RANGKAIAN PENGUSIR BINATANG SEPERTI NYAMUK,TIKUS DAN KECOA

- Rangkaian schematic :

- Posisi komponen pada board :

- Layout pada board :

-Daftar Komponen :
R1                     = 1,8K ohm
R2                     = 5,6K ohm
R3                     = 1K ohm
R4                     = 480 ohm
Kapasitor C1      = 2,2nF
kapasitor Polar   = 0,022 uF/6V
Ic timer              = NE555
speaker              = tweeter 8 ohm
catu daya           = 5 Volt

- Cara kerja rangkaian :
pada prinsipnya rangkaian ini di peruntukkan untuk mengusir hama binatang pengganggu seperti nyamuk,kecoa dan tikus . Rangkaian ini bekerja ketika posisi tertutup (close) , fungsi IC NE555 disini adalah sebagai pengendali waktu bunyi buzzer yang menggunakan resistor dan kapasitor , ketika berbunyi buzzer akan mengeluarkan bunyi dan dengan frekuensi yang dapat mengganggu binatang seperti nyamuk,kecoa dan tikus sehingga binatang tersebut tidak akan datang ketempat itu . Disarankan rangkaian ini di taruh dimana banyak terdapat binatang tersebut . Selamat membaca ^_^

ULTRASONIK TRANSMITTER

-RANGKAIAN SCHEMATIC  :

-POSISI KOMPONEN PADA PCB BOARD  :

-LAYOUT PCB BOARD :

DOWNLOADER ATMEGA 8

-RANGKAIAN SCHMATIC :

-LETAK KOMPONEN PADA PCB :

-LAYOUT PADA PCB BOARD :

POWER SUPPLY 12VOLT

Skema rangkaian power supply 12Volt :

Posisi komponen pada PCB :

Layout pada PCB :

daftar komponen:
1.C1-C2 =1000uF
2.C3-C4 =0,1uF
3.Diode bridge
4.Trafo CT
5.IC 7812
6.IC 7912


selamat membaca dan membuat rangkaian tersebut hehehe .

AMPLITUDO

Jarak antara puncak gelombang bunyi dan titik rata-rata atau nilai sesaat dari suatu tegangan , arus atau daya listrik yang mengalir pada beban .Dalam hal penguat daya frekuensi ,kita mengenal amplitudo sesaat(intidental amplitude) ,amplitudo maksimum(maximum amplitude), amplitudi efektif(effective amplitude ), amplitudo rata-rata (average amplitue ).

RANGKAIAN BEL SEDERHANA

Rangkaian ini di desain menggunakan  software eagle ,langsung aja ini gambarnya :

1.Skematik

2.Tata letak komponen

3.Layout pada PCB

*Daftar komponen yang di butuhkan :
-R1                   : 10K
-R2                   : 56K
-C1 DAN C2     : 0,01 uF
-C3(POLAR)     : 1uF 15V
-IC TIMER        : NE555
-SPEAKER        :8Ohm 0,5Watt
-SWITCH ON/OFF
-CATU DAYA 5-15 V



*CARA KERJA RANGKAIAN :
-Rangkaian ini adalah sebuah pengaplikasian IC TIMER atau IC NE555 dengan menggunakan mode  astable multivibrator .Rangkaian ini berfungsi untuk menghasilkan frekuensi osilator sebesar 1 kHz dan dapat diubah dengan mengganti nilai resistor R1.Speaker akan mengeluarkan bunyi dengan frekuensi sebesar 1kHZ . Bunyi yang di hasilkan berupa bunyi beep panjang .

kira-kira biaya untuk membuat ini kisaran Rp30.000 atau Rp25.000

ini kalau mau melihat data sheet komponen

Komponen elektronika dan satuan internasionalnya

SISTIM SATUAN

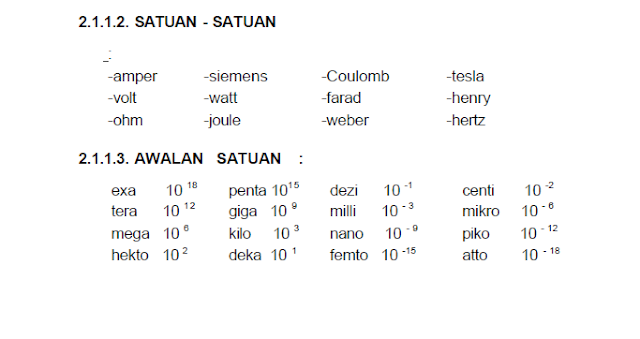

*Satuan-satuan dan awal satuan








*Daftar awalan satuan

*Satuan dasar

*Satuan-satuan dalam teknik listrik

Selamat membaca ^_^

Cara memulai software desain eagle cadsoft part 1

assalamualaikum teman2 saya mamu memberikan sedikit panduan bagi newbie nih bagaimana sih cara memulau aplikasi eagle ga perlu ke tempat mana pun cukup di sini udh bisa belajr otodidak hehe,bagi yang suka desain pasti nih kudu di lihat cara awal memulai software eagle :

1.Pastikan kalian udh mendownload aplikasi eagle di http://www.cadsoftusa.com/download-eagle/

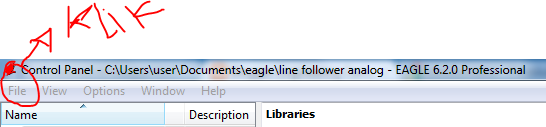

2.Setelah selesai jalankan aplikasinya pertama klik icon eagle

3.Akan muncul tampilan sebagai berikut :

3.Lalu klik kanan pada menun libraries dilanjutkan dengan klik use all agar semua komponen masuk dalam desain nannti .
4.Selanjutnya klik pada tollbar atas klik new>>project>>

5.Setelah membuka sebuah project kita dapat membuat rangkaian skematik rangkaiannya

dengan   keterangan :
1.Menambahkan daftar komponen
2.Menconvert dari skemati ke board PCB
3.Move komponen
4.Titik node untuk percabangan
5.Value komponen
6.Nama komponen
7.Duplikat komponen
8.Hapus komponen





sekian dan trimaksh yg sudah mau membaca semoga membantu ^_^

Pengenalan Komponen part 2

1.INDUKTOR


Induktor adalah belitan konduktor yang dapat menimbulkan adanya induktansi . Induktor mencakup sebuah komponen yang sekurang kurangnya adalah suatu koil kawat yang di lilitkan pada former untuk di berikan induktansi yang diinginkan atau dalam pengertian lain induktor adalah piranti penyimpan energi dalam medan magnet . Induktor terbuat dari kawat tembaga yang berbentk kumparan .Bila kumparan di suplai oleh sinyal generator maka arus akan mengalir dalam kumparan ,sehingga terjadi tegangan yang diinduksikan pada kumparan yang nilainya sebanding dengan kecepatan perubahan arus yang mengalir dalam kumparan .


2.TRANSISTOR


Transistor adalah suatu alat/komponen elektronik yang terbuat dari semikonduktor dan tiga kaki untuk di hubungkan dengan komponen atau alat lain ,dapat di gunakan sebagai penguat (amplifier) ,dtector,dan saklar sinyal llistrik atau elektromagnetik . Kata transistor berasal dari kata transfer dan resistor .Transfer artinya perubahan atau pemindahan dan resistor artinya tahanan /hambatan .Pada daasarnya ada dua jenis transistor yang mempunyai cara kerja yang berbeda ,yaitu :
a.Jenis NPN
b.Jenis PNP
Dan berdasar kegunaannya transistor di bagi menjadi dua ,yaitu :
a.Transistor untuk frekuaensi rendah
b.Transistor untuk frekuensi tinggi

3.TRANSFORMATOR



Suatu komponen yang terbuat dari kumparan-kumparan atau merupakan perluasan penggunaan koil ,yang berfungsi atau di pakai untuk memindahkan arus bolak-balik(AC) ke arus searah (DC) .Ada dua gulungan kawat (koil ) yang tidak berhubungan secara langsung kedua gulungan kawat tersebut di lilitkan pada koker dari selinder kertas ,lalu pada koker di beri plat besi yang disusun berselang seling menyerupai huruf E .Lapisan/Plat besi tersebut  berguna untuk memperkecil interaksi pada pulsa pulsa frekuensi tinggi atau interferensi .
